- Інструкція з монтажу СИСТЕМИ ПРИХОВАНОГО ЖОЛОБА
- Інструменти, необхідні для складання
- Вхід
- 1. Підготовка конструкції даху
- 2. Підготовка плат до монтажу системи
- 3. Підготовка отвору під зливний бункер
- Розрахунок даних для правильного монтажу водостоку (додаток - калькулятор)
- 4. Закріплення конструкції додатковою мембраною
- 5. Виготовлення отвору в смузі водостоку
- 6. Установка планки водостоку до плати МФУ
- 7. Установка гачків для решітки
- 8. Установка стикових гаків ПВХ
- 9. Установка зливного бункера ПВХ
- 10. Монтаж ПВХ днища
- 11. Монтаж решітки
- 12. Установка з'єднувача до решітки
- 13. Встановлення заглушки
- 14. Монтаж зливного стояка
- 15. Установка гільзи з прокладкою
- 16. Монтаж колодязя
- 17. Монтаж зливного стояка
- 18. Рекомендоване встановлення снігозатримувачів
- 19. Монтаж СИСТЕМИ ПРИХОВАНОГО ВОСТОКУ КРОП для даху з карнизом (Система ПВХ КРОП)
- 20. Встановлення СИСТЕМИ ПРИХОВАНОГО ВОСТОКУ КРОП для даху з карнизом (Система водостоку КРОП ПВХ з квадратним зливом)
- 21. Монтаж квадратної труби
- 22. Завершіть встановлення
Інструменти, необхідні для складання
Циркулярна пила по дереву
Викрутка
Ножиці для листового металу
Покрівельний молоток
Духовний рівень
Рядок трасування
Метрика
Олівець
Форамініфери
Лобзик
Спрей для прокладок
Вхід
Покрівля для систем без карнизів повинна бути підготовлена на етапі проектування. Настінну обрешітку слід відступити якомога далі від зовнішньої лінії стіни, щоб між нею та основою SRU можна було використати найбільш ефективну теплоізоляцію. Якщо будівля вже спроектована, то інвестор і виконавець ферм повинні бути попереджені про можливу необхідність перенесення стіни.
1. Підготовка конструкції даху
Щоб правильно встановити ШРУ, ми відповідним чином готуємо крокви. Орієнтовна товщина утеплювача будинку 200 мм, тому ми обрізаємо крокви так, щоб їх край відступав від стіни на 15 мм.
Вертикальний розмір поперечного перерізу обрешітки стіни повинен бути достатньо високим, щоб можна було з’єднати утеплювач зовнішньої стіни з утеплювачем горища (традиційно під ферму або над кроквами) після монтажу основи. Другим рішенням може бути оформлення заглибленого вінка.
2. Підготовка плат до монтажу системи
Для правильного виготовлення основи системи використовуємо МФУ плату товщиною 25 мм. Виготовляємо Г-подібну конструкцію, використовуючи відрізки дощок шириною: ВЕРТИКАЛЬНО від 205 мм до 215 мм і ГОРИЗОНТАЛЬ 215 мм (або індивідуально підігнані на висоту, розраховану за допомогою калькулятора), розміщуючи дошку шириною 205 - 215 мм по вертикалі відносно дошки шириною 215 мм. Стики дощок розташовувати так, щоб кінець вертикальної дошки не збігався з кінцем горизонтальної, тобто на т.зв. закладка. З’єднайте дошки знизу шурупами, не забувши їх попередньо вирівняти. Підготовлена основа кріпиться до попередньо нарізаних крокв даху за допомогою шурупів.
Додатково для посилення конструкції дощок слід використовувати плоскі кутники, розташовуючи їх на відстані 1500 мм.
Щоб запобігти пошкодженню панелі під час снігових зсувів, переконайтеся, що розширення даху знаходиться над верхнім краєм панелі. Рекомендується використовувати снігові огорожі.
3. Підготовка отвору під зливний бункер
У тому місці, де буде встановлена воронка в водостічній трубі, робимо отвір за готовим шаблоном, за допомогою якого простіше окреслити отвір в платі МФУ і планці водостоку.
Вирізаємо отвір за допомогою діркової пилки та лобзика.
Завантажте шаблон
Розрахуйте дані для правильного монтажу водостоку
Щоб було легше визначитися з монтажним положенням основи, розроблено калькулятор, доступний на сайті , який легко визначає відстань Z , тобто висоту між краєм дошки та верхнім краєм контробрешетування.
4. Закріплення конструкції додатковою мембраною
Вся конструкція покрита спеціальною паропроникною мембраною, яка входить до складу пропозиції Blachotrapez. Мембрану слід прикріпити до дошки за допомогою скоб і липкої стрічки для з’єднання мембрани.
Детальний монтаж зливного стояка див. пункт: 14
5. Виготовлення отвору в смузі водостоку
Щоб зробити отвір для зливної лійки в смузі жолоба, розмічаємо його положення за тим же шаблоном, що і для вирізання отвору в основі. Отвір слід обвести відповідно до меншого внутрішнього кола, позначеного PAS. Щоб вирізати отвір, за допомогою викрутки просвердлюємо центр отвору, а потім руберойдом вирізаємо намічений раніше коло. Щоб запобігти потраплянню конденсату в ізоляцію водостічної труби, дуже важливо прокласти край кола до верхньої частини смуги.
6. Установка планки водостоку до плати МФУ
Смуга водостоку кріпиться до плати МФУ гвинтами з нержавіючої сталі. Будь ласка, пам’ятайте, що шурупи повинні бути принаймні 10 мм від краю дошки. Ремінь має нахил 3°, що дає відстань 10 мм між горизонтальною частиною ременя та платою МФУ. Для правильного відведення конденсату рекомендуємо зберегти заводський ухил водостічної смуги.
З’єднання водостічної смуги можна вирішити кількома способами без використання клею/герметика. Можна використовувати засувку або шовне з’єднання.
Ви повинні самостійно виготовити вертикальний карниз і підігнати його індивідуально під дах. Мембрана повинна бути з'єднана з цим листом двостороннім скотчем.
7. Установка гачків для решітки
Прихована водостічна система KROP розроблена таким чином, що після монтажу кришки на гаки, схил водостоку ПВХ 130, який знаходиться всередині системи, був прихований.
Починаємо збірку всієї системи з розміщення першого гака для решітки на відстані 10 см від бічної кромки плати МФУ і врівень з її верхнім краєм. Решта гаки для решітки кріпляться на максимальній відстані 50 або 66 см (залежно від кута нахилу даху) , зберігаючи при цьому постійний рівень гака з верхнім краєм плати МФУ. Пам'ятайте, що рівень решітки залежить від правильного розташування гачків. У разі виникнення проблем з вирівнюванням гачків можна додатково відрегулювати рівень штифта гачка за допомогою так званих подовжених отворів. квасоля.
У разі покрівлі-контуру розташування гаків залишається індивідуальним, дотримуючись максимально допустимих відстаней.
Встановлюючи гаки на маскувальну раму, забезпечте необхідну кількість повітря для вентиляції даху. Відстань між кришкою і смугою водостоку має бути 1-1,5 см.
8. Установка стикових гаків ПВХ
Найвища точка кріплення гачка:
Найнижча точка кріплення гака зі зливним бункером:
Найнижча точка кріплення гака зі зливним бункером:
Найдальші від зливного бункера передні гаки (гаки в найвищій точці встановлення) монтуються на висоті першого отвору в гаку кришки. Максимальна відстань зачепів 60 см. Передні гаки ПВХ з найнижчою точкою кріплення монтуються врівень з другим отвором гачка решітки. Максимальний ухил, який ми можемо використовувати в системі прихованих водостоків, становить до 3% (3 см на 10 метрів ринви).
9. Установка зливного бункера ПВХ
При монтажі водостічної системи ПВХ KROP ми спочатку встановлюємо зливну лійку в отвір, а потім встановлюємо жолоб.
10. Монтаж ПВХ днища
Перед встановленням днища збризніть на нього Gasket SPRAY. Для додаткової герметизації рекомендується використовувати ущільнювальний силікон на стику дна і жолоба.
Іншу фурнітуру встановлюємо згідно з інструкцією по збірці, яка є на сайті.
11. Монтаж решітки
Щоб уникнути зіткнення кришки з днищем ПВХ, торець кришки слід обрізати на відстані 15 мм. Встановлюємо кришку зверху, а потім затискаємо її низ на нижню частину гачка.
Щоб додатково утеплити конструкцію плити МФУ, рекомендується додатково утеплити щілину між дерев’яною конструкцією та стіною будівлі.
Перед тим, як прикріпити кришку до гачків, перевірте, чи правильно її нижня частина сидить у штифті гачка.
12. Установка з'єднувача до решітки
Монтаж водостічної смуги
Кришка підключається за допомогою спеціального роз’єму, вставивши її всередину або натиснувши на неї.
На даному етапі монтажу рекомендується встановити ринву водостоку, відповідно адаптовану до системи прихованих водостоків KROP. .
13. Встановлення заглушки
Решітка закінчується спеціальною заглушкою, вставляючи її.
14. Монтаж зливного стояка
Розташування дюбелів для хомутів:
Рекомендується розміщувати дюбелі на відстані не більше 2 м.
Монтуємо пінополістирольну форму на правильно встановлені дюбелі (згідно з кресленням) і вкручуємо сталеві хомути в трубу ПВХ. Встановіть ізоляцію водостічної труби за допомогою клейового розчину для пінополістиролу, не забувши заздалегідь розташувати дюбелі для сталевих хомутів з ПВХ.
15. Установка гільзи з прокладкою
Для полегшення складання верхньої частини муфти зі зливною лійкою змастіть прокладку силіконом. Перед кріпленням труби до гільзи її нижню частину промажте агресивним клеєм ПВХ.
Ущільнення гарантує належне розширення водостічної труби.
Водостічні труби також з’єднуємо з’єднанням з прокладкою, поступаючи так само, як і при складанні з’єднання з лійкою.
16. Монтаж колодязя
Для скидання дощової води в систему зливової каналізації ми встановлюємо каналізаційно-ревізійну установку, до складу якої входять, серед іншого: гнучке коліно та оглядовий колодязь з надбудовою. Оглядовий колодязь, завдяки використанню спеціальної сітки між основою та надбудовою, використовується для уловлювання домішок, які можуть блокувати вільний відтік дощової води.
17. Монтаж зливного стояка
Після розміщення водостічних труб в ізоляційному фітингу та затягуванні сталевих хомутів усе закривається кришкою фітинга з пінополістиролу. Склеюємо клеєм для пінополістиролу або монтажною піною низького тиску. Подальші роботи виконуємо відповідно до рекомендацій виробників утеплювачів та штукатурок.
18. Рекомендоване встановлення снігозатримувачів
19. Встановлення СИСТЕМИ ПРИХОВАНОГО ВОСТОКУ КРОП для даху з карнизом (Система ПВХ КРОП)
Щоб зробити правильну основу СИСТЕМИ ПРИХОВАНОГО ЖОЛОБА для даху з карнизом, слід використовувати ту саму структуру дощок, що й у пункті. 2. Підготовка дощок до монтажу. Використання дерев’яних рейок мін. 25 х 50 мм робимо несучу конструкцію для софіта KROP з відступом не більше 40 см і встановлюємо їх на одному рівні з нижньою плитою конструкції. Для цього варіанту монтажу рекомендується встановити СТЕЛЮ, J-подібний профіль якої дозволяє легко встановити обшивку стелі.

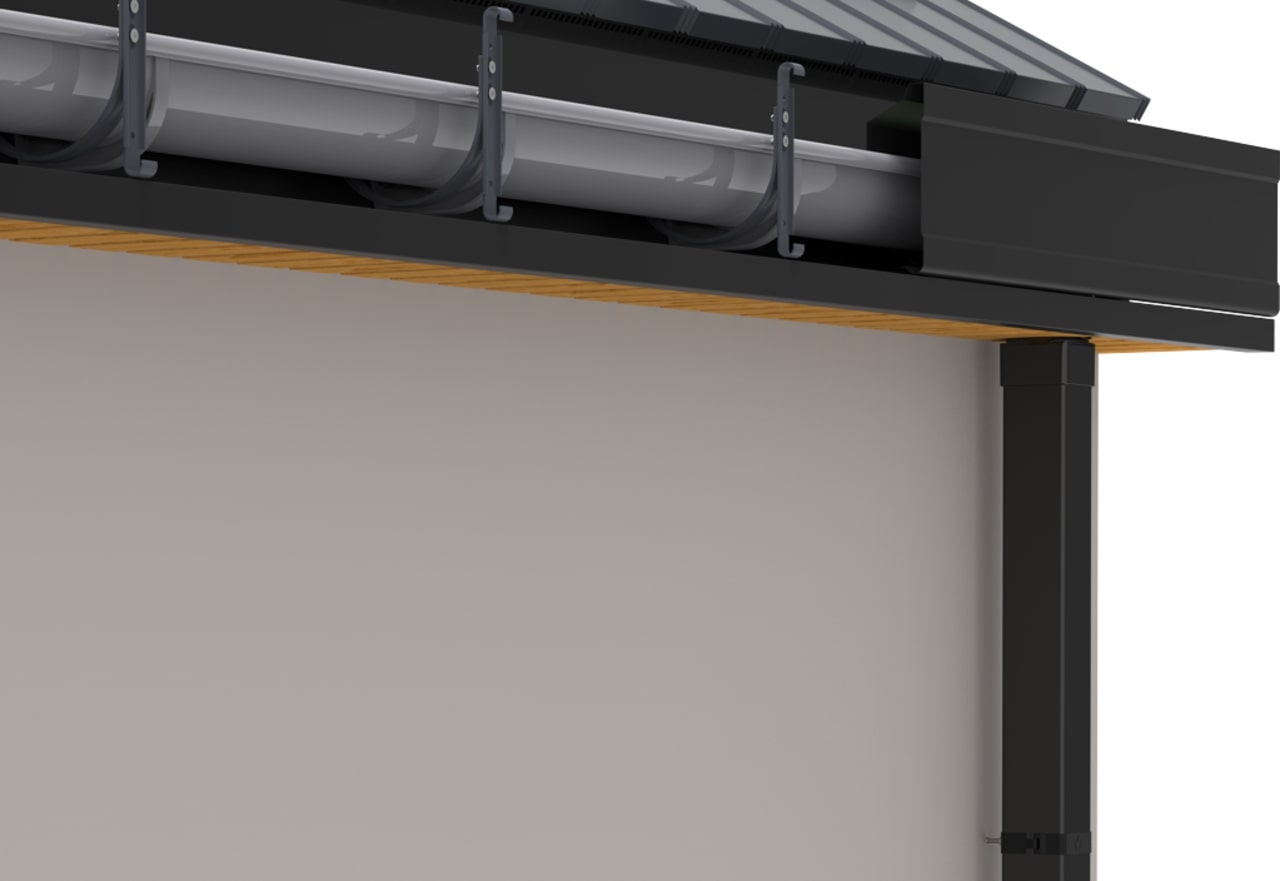

20. Встановлення СИСТЕМИ ПРИХОВАНОГО ВОСТОКУ КРОП для даху з карнизом (Система водостоку КРОП ПВХ з квадратним зливом)

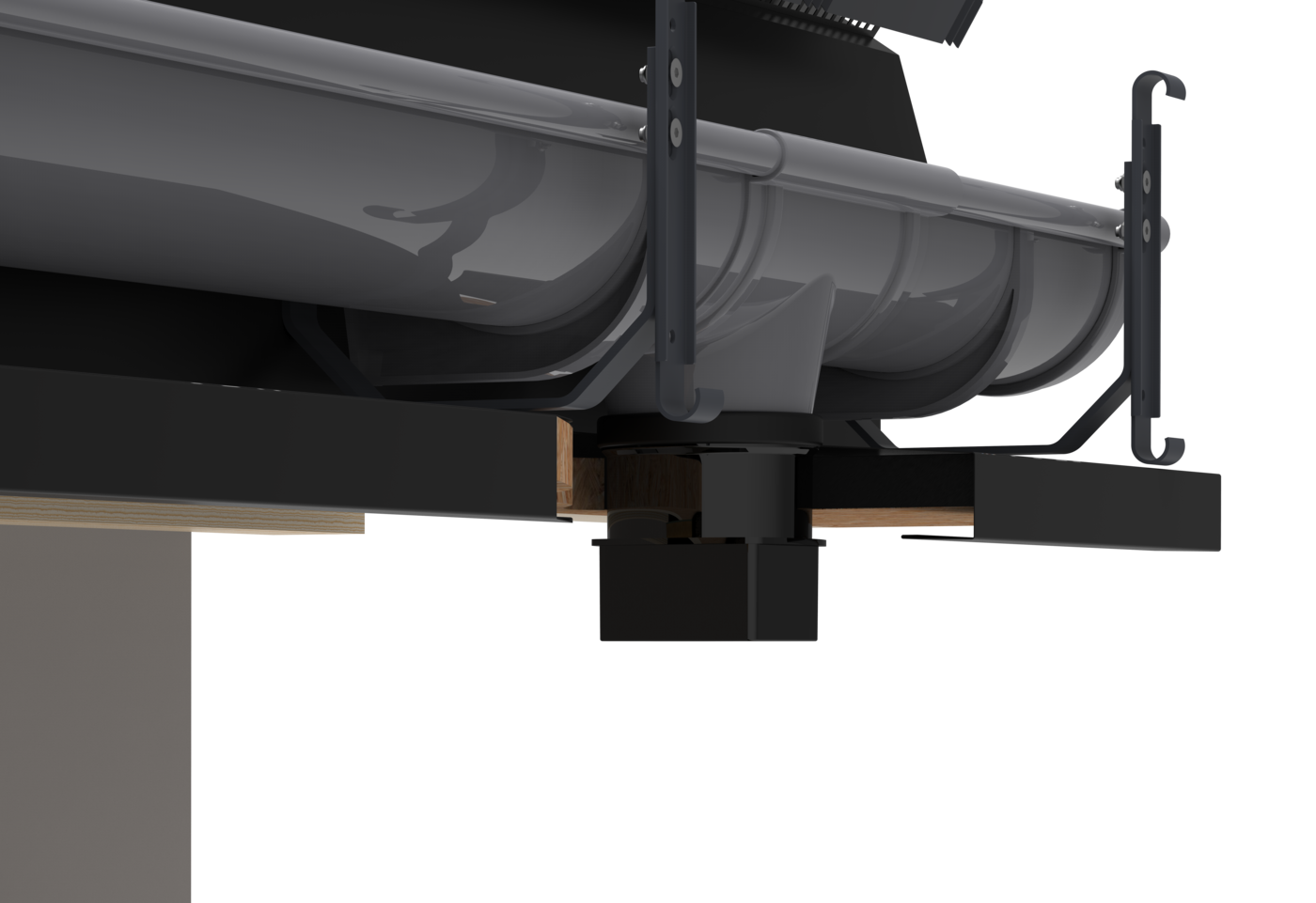

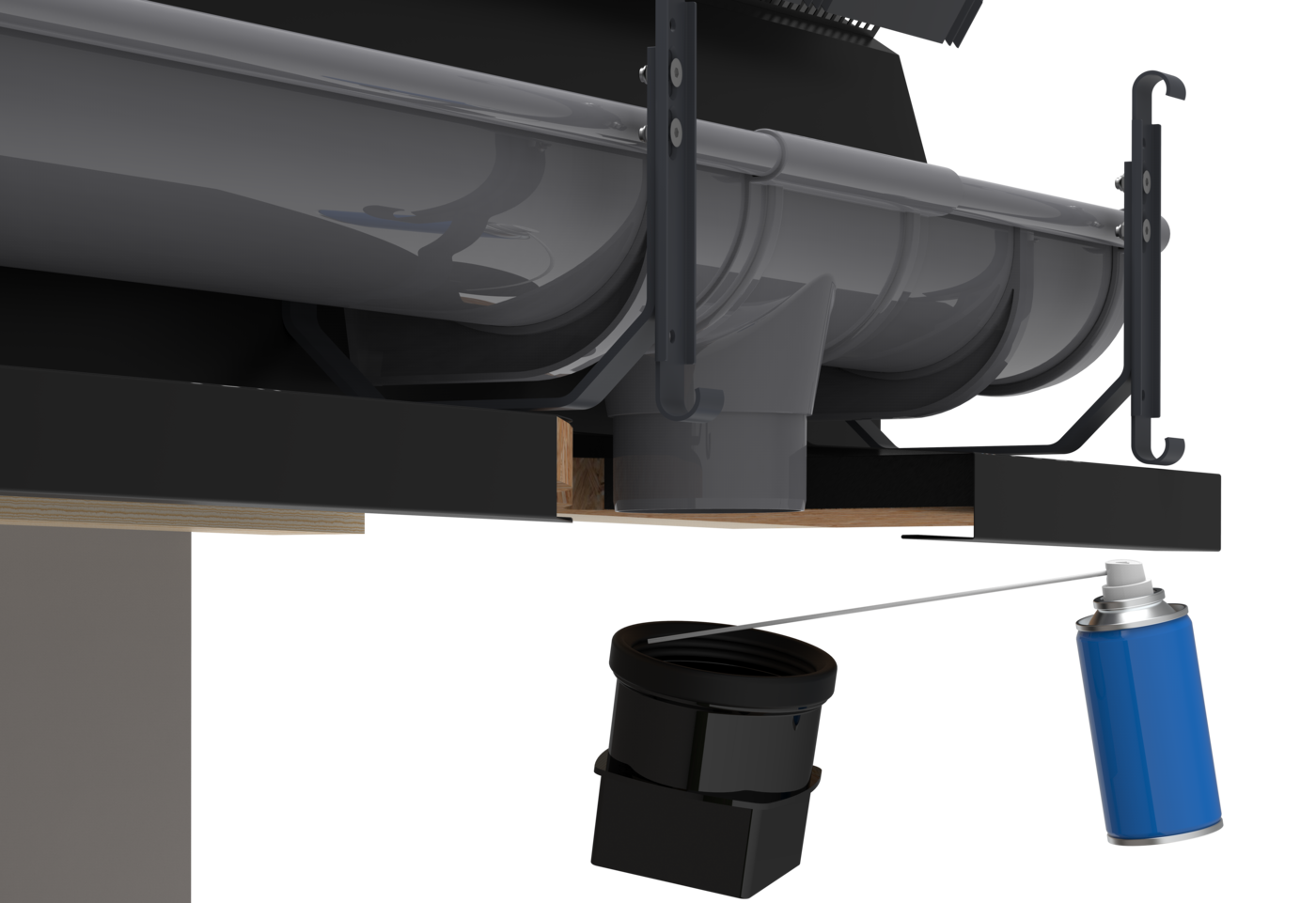

Для з'єднання дренажного бункера ПВХ 130 з трубою ПВХ квадрат КРОП використовується перехідник 90/80х80 мм, який є елементом з'єднання напівкруглої системи ПВХ 130 з трубою ПВХ квадрат 80х80. Перед встановленням розпиліть прокладку адаптера силіконом для прокладок (SPRAY) .

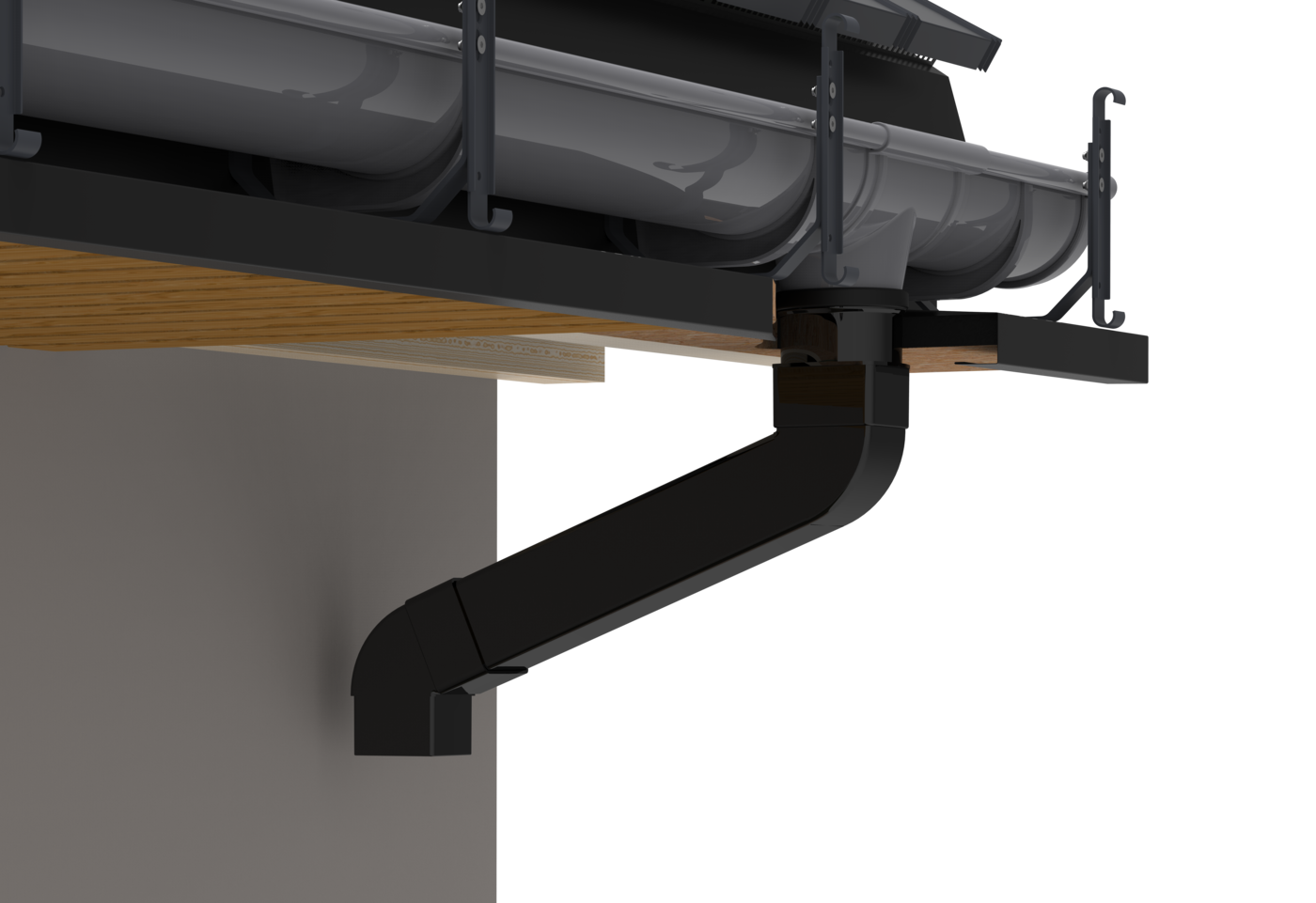

Тоді, у випадку даху з карнизами, використовуйте квадратне коліно та відрізок квадратної труби, відрізаний необхідної довжини.
Якщо зливний стояк встановлений прямо з бункером, з’єднайте зливну лійку за допомогою перехідника та квадратної втулки.

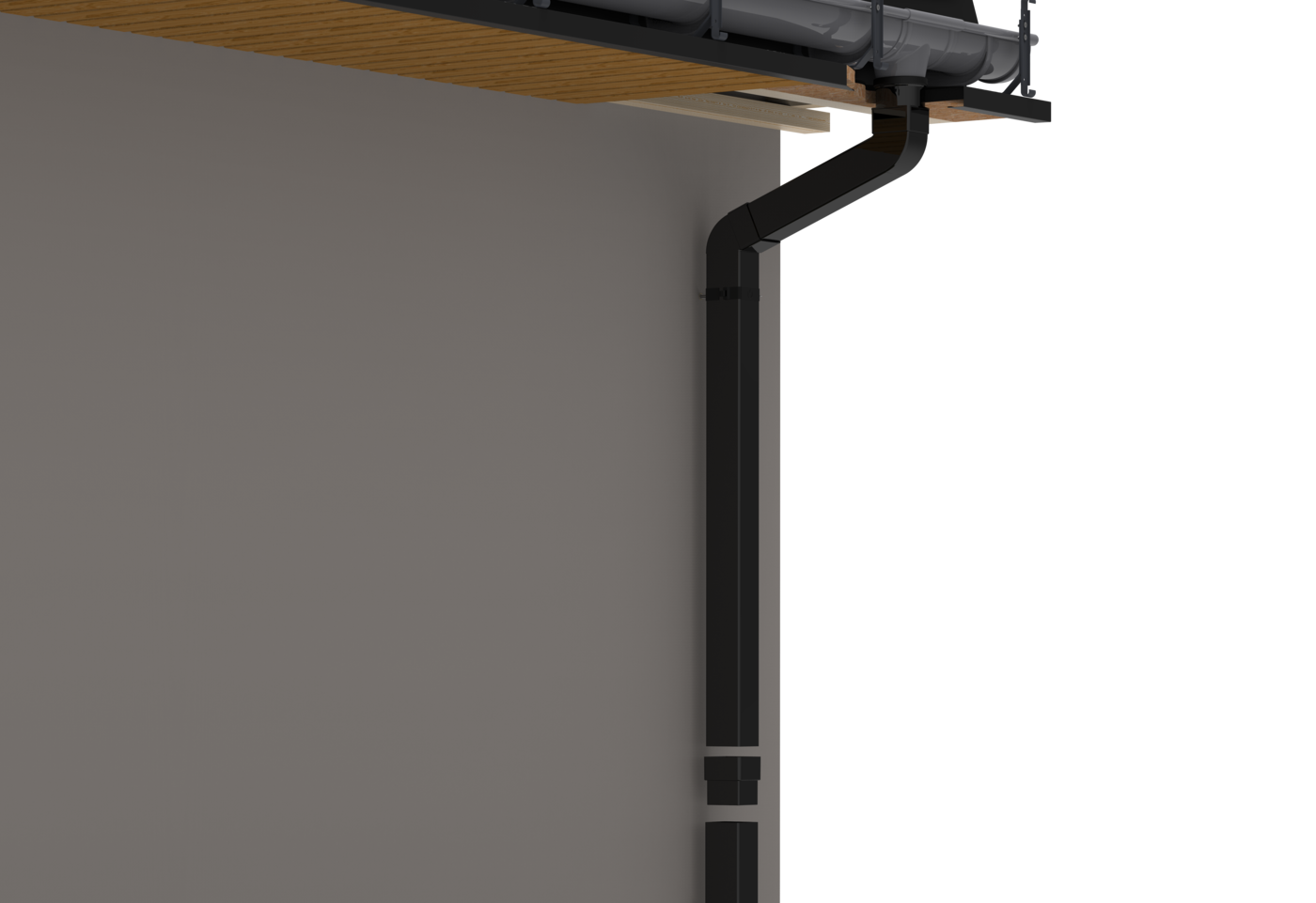

21. Монтаж квадратної труби

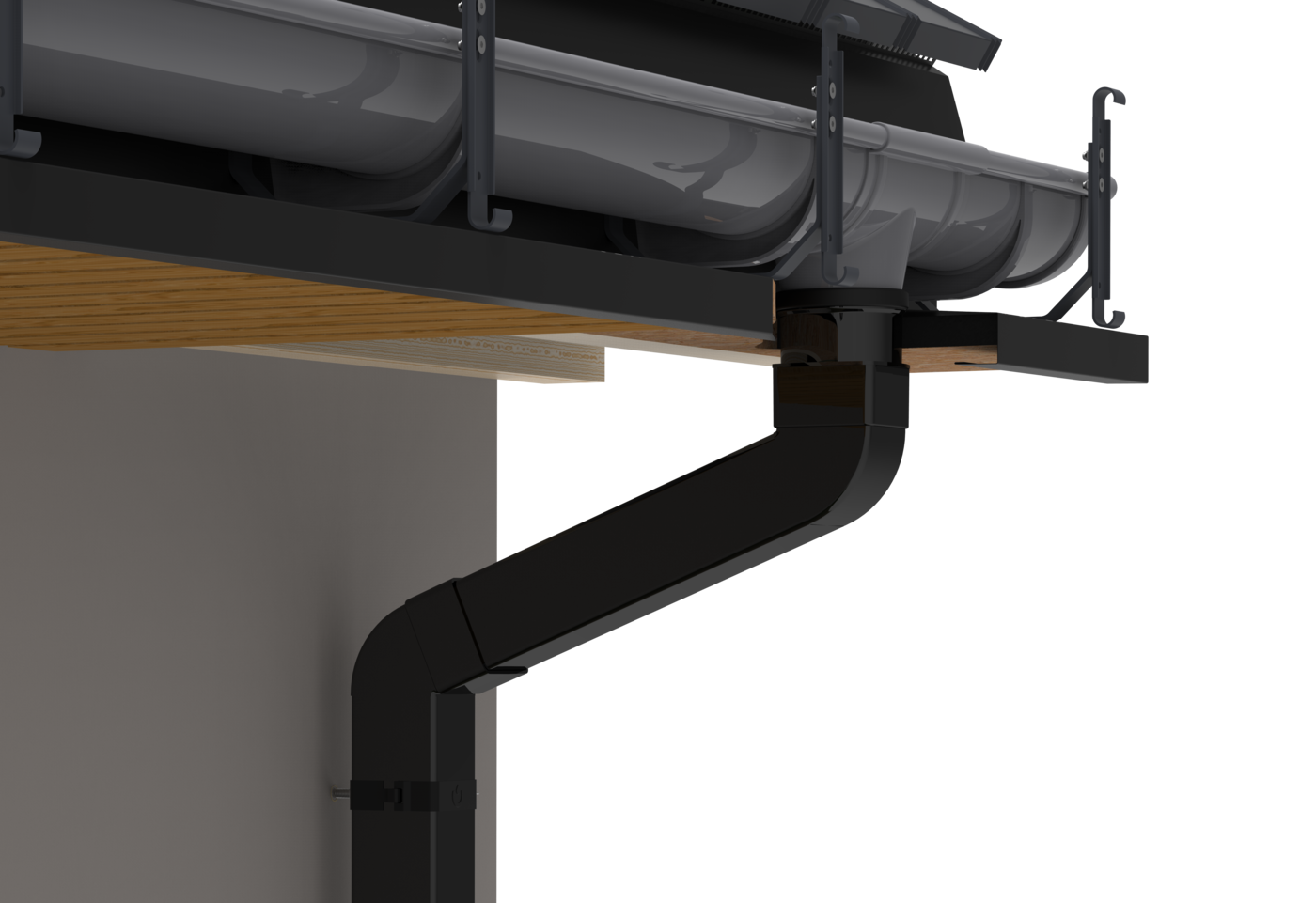

Монтаж водостічної труби починаємо з установки дюбелів у фасад. Дюбелі підганяються під товщину утеплювача будівлі. У пропозиції КРОП є дюбелі для хомутів сталевих труб розміром: 12х100, 12х160, 12х200, 12х260, 12х300.

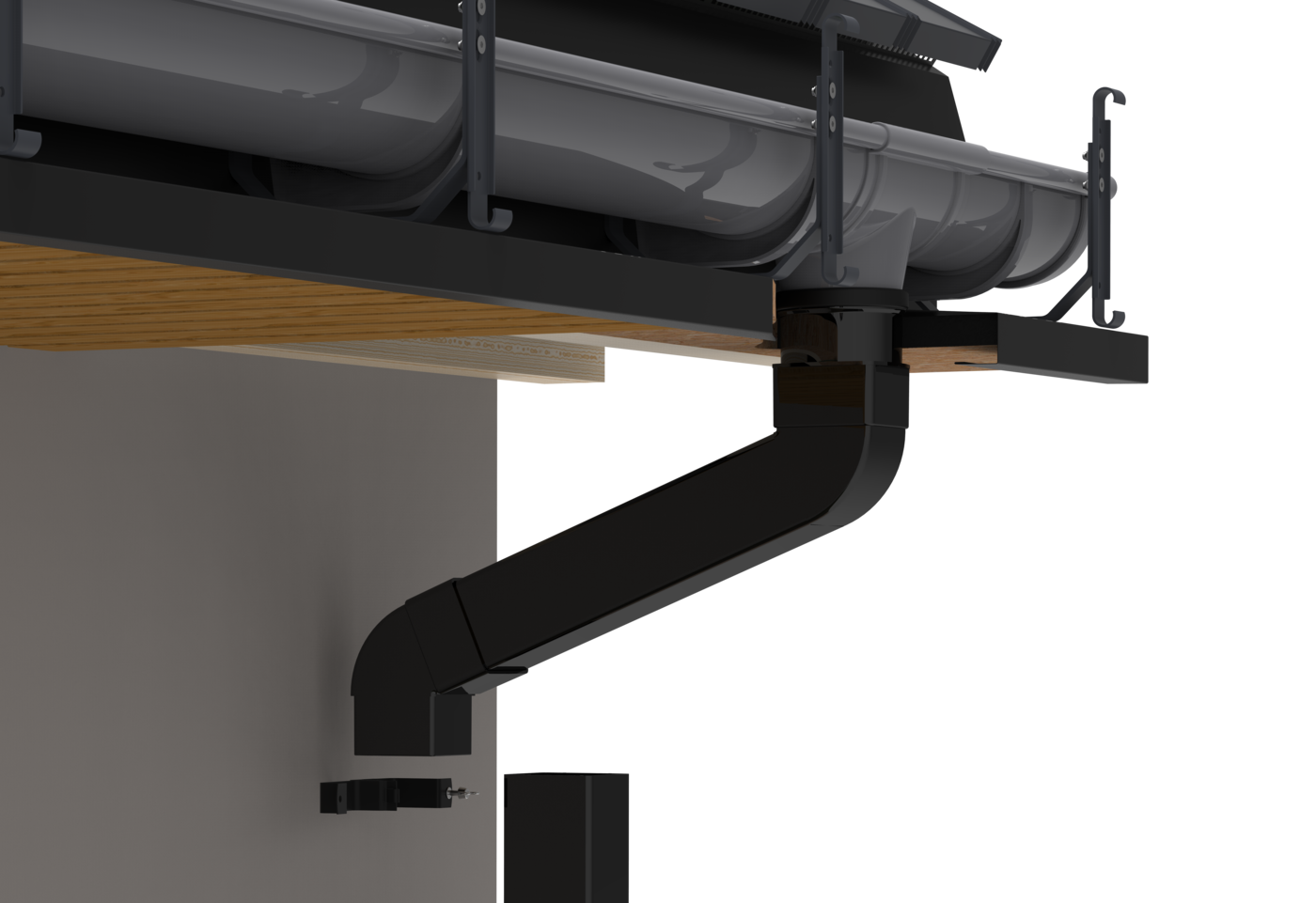

Прикрутіть сталеві хомути до дюбелів, встановлених на фасаді, витримуючи відстань макс. 1,8 м. Прикрутіть хомути до труби, зберігаючи відповідне розширення труби.
Труби, поміщені в хомути, з'єднуються за допомогою квадратного з'єднання.
